| 3중 편심 |
일반적으로 High-Performance 버터플라이 밸브는 1중 편심(Single Offset) 또는 2중 편심(Double Offset) 설계방식으로 제작한다.
1중 편심은 몸통 시트면이 축 중심에서 어느 한쪽 방향으로 벗어나게 한 형태이고, 2중 편심은 축 중심선이배관중심선에서 평행하게 어느 한쪽 방향으로 조금 벗어나게 한 형태이다.이런 설계 방식은 밸브의 행정이 20°정도에 다다를 때 까지 몸통 시트와 디스크 시트의 간섭(Rubbing) 및 마모(Wear)를 최소화 하는데 그 목적이 있다.

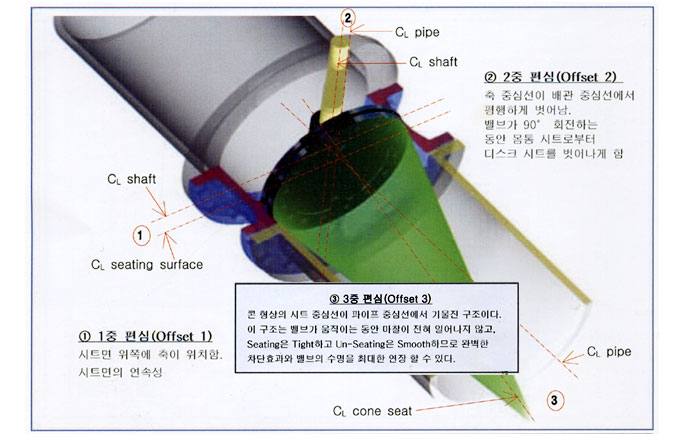

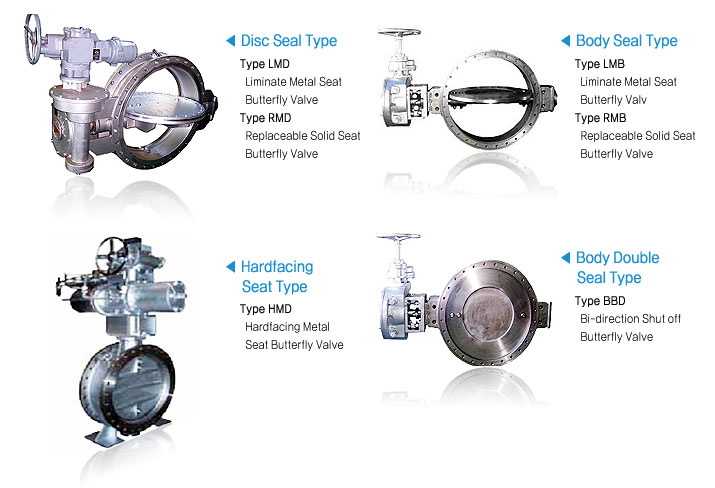

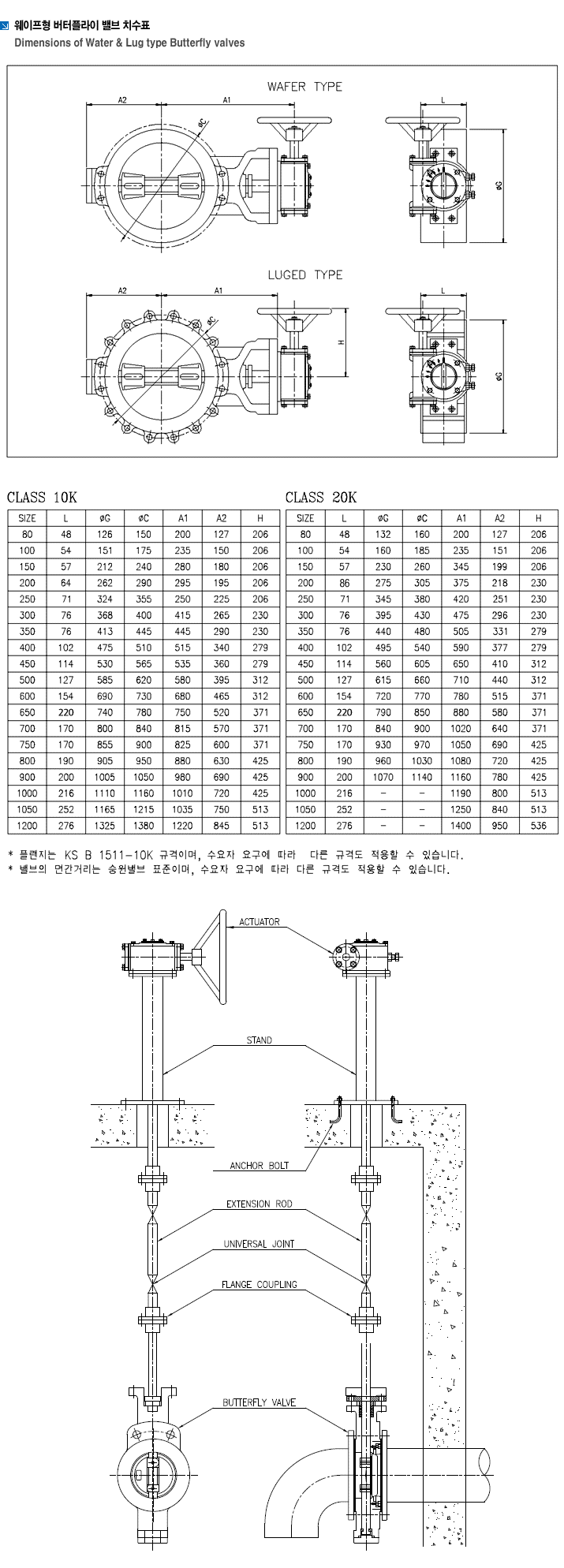

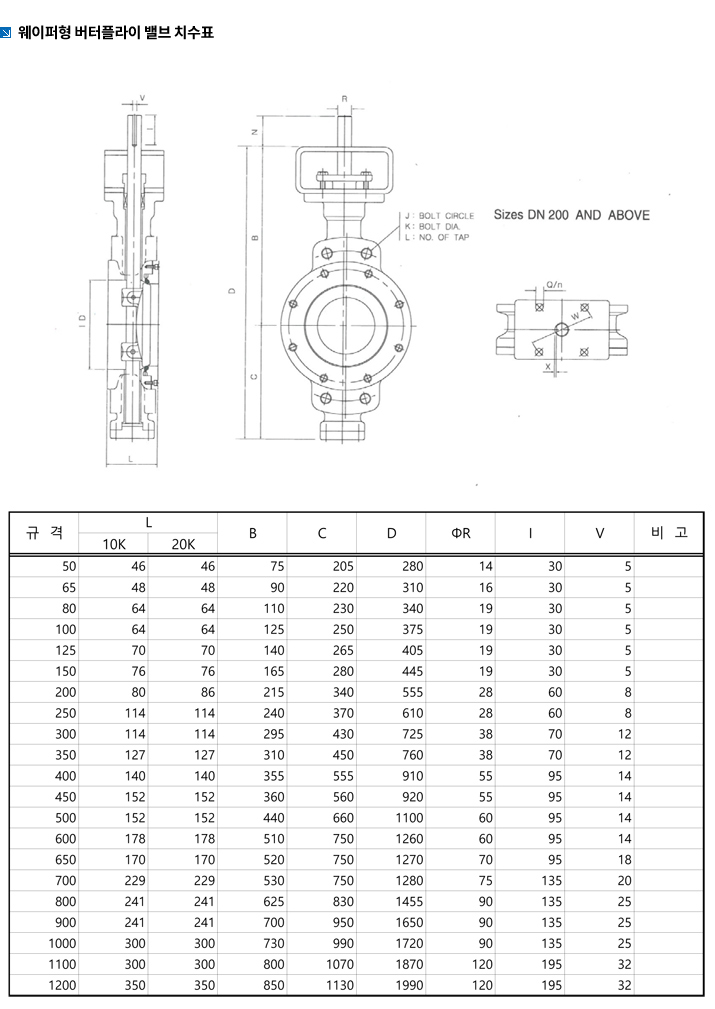

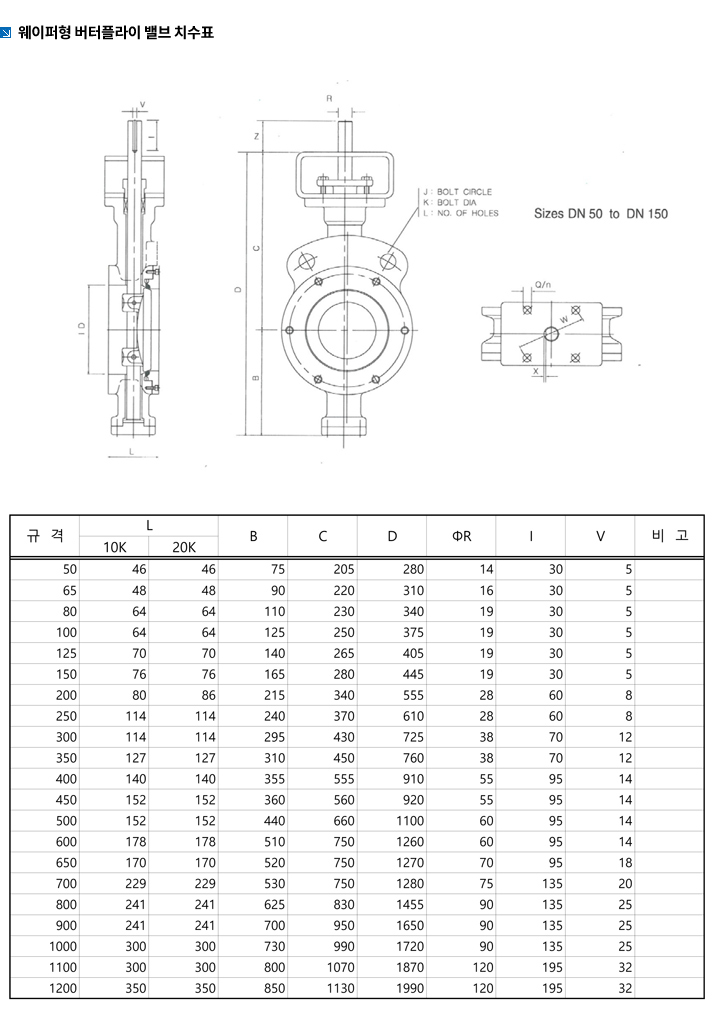

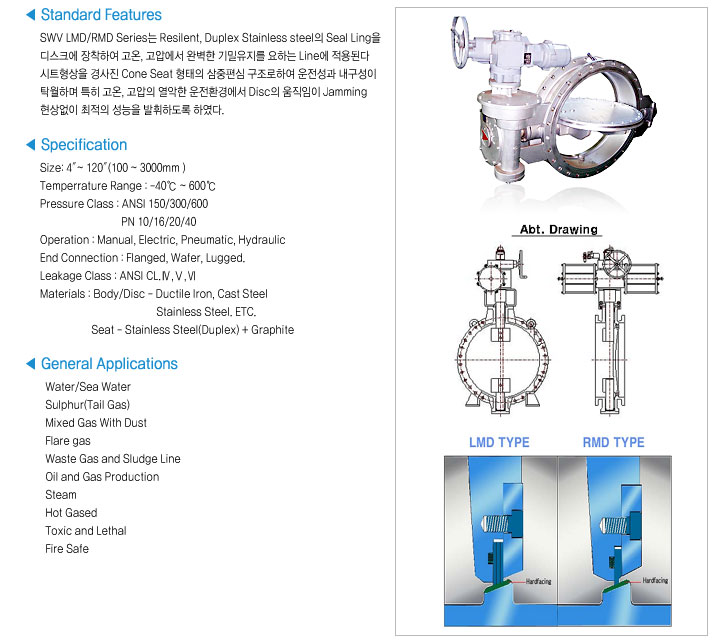

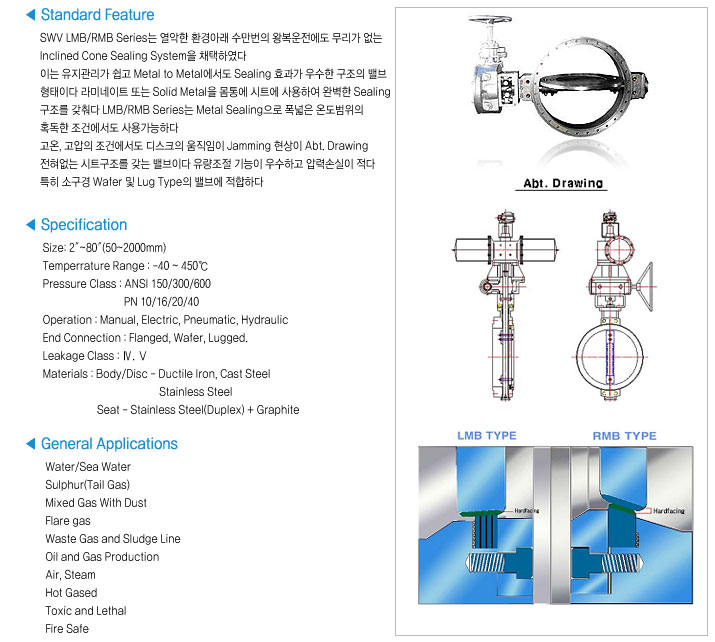

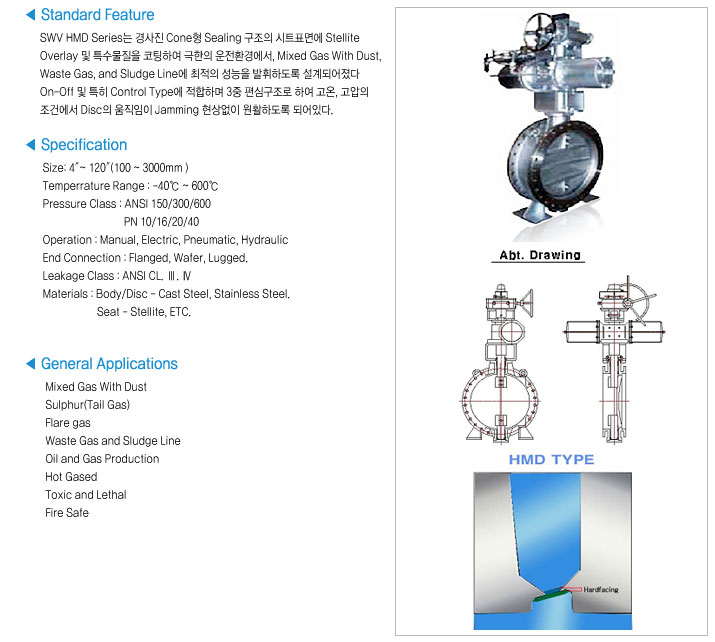

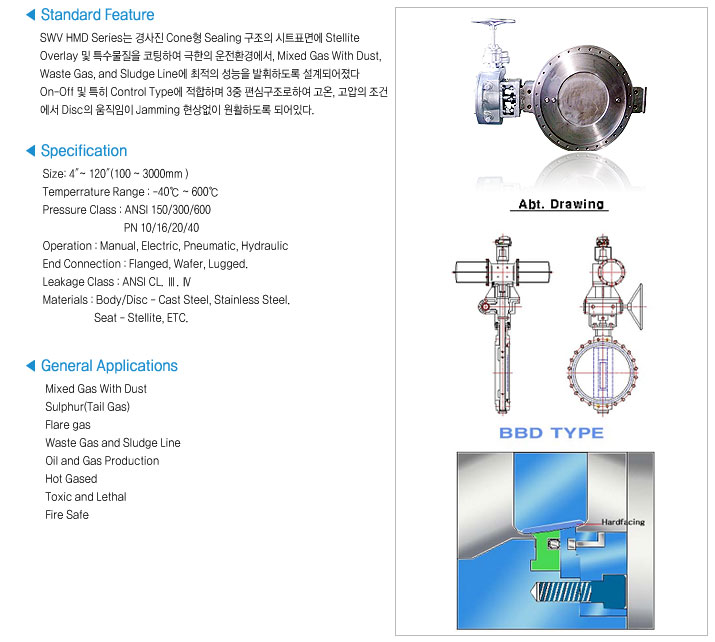

SWV Metal Seat Butterfly Valves는 위 설계방식에 독특한 설계 방식인 3중 편심(Triple Offset)을 더함으로써 밸브가 90 회전하는 동안 몸통 시트와 디스크 시트 사이에 Rubbing현상이 전혀 없고, 유체의 흐름방향 및 라인압력에 관계없이 완벽한 차단을 이룰수 있도록 하였다. |
|
|
 |
 |
 |
 |
| |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
| |
|
